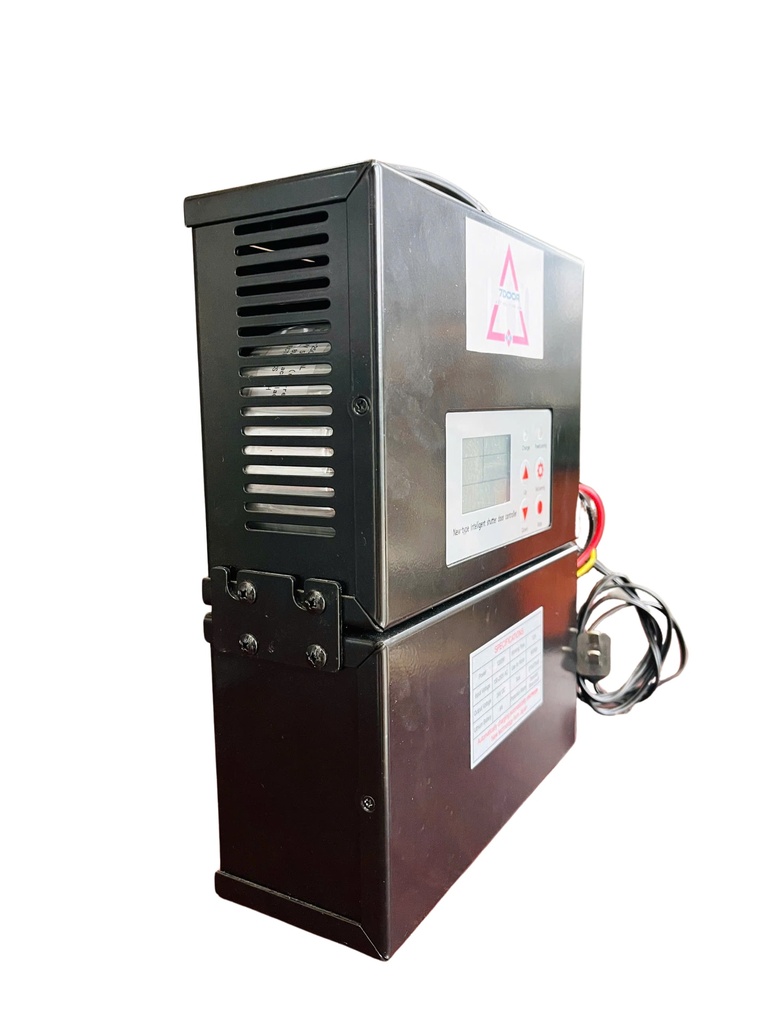

Hướng dẫn sử dụng Lưu điện LITHIUM đồng bộ motor AC

1. Thông số kỹ thuật chi tiết

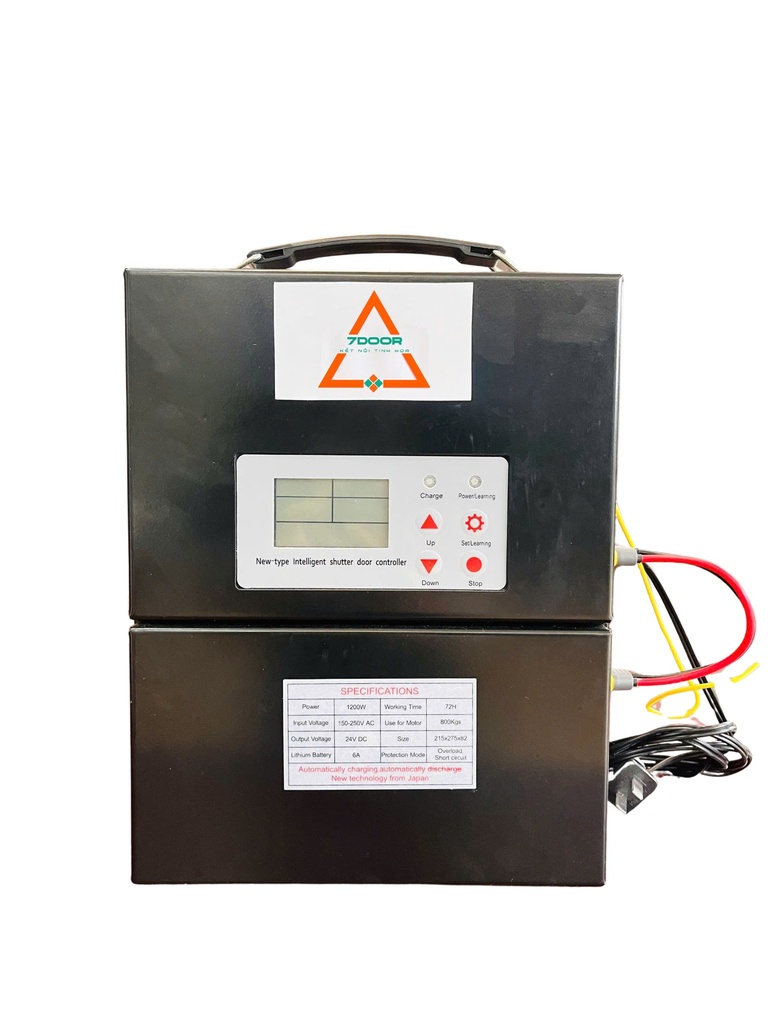

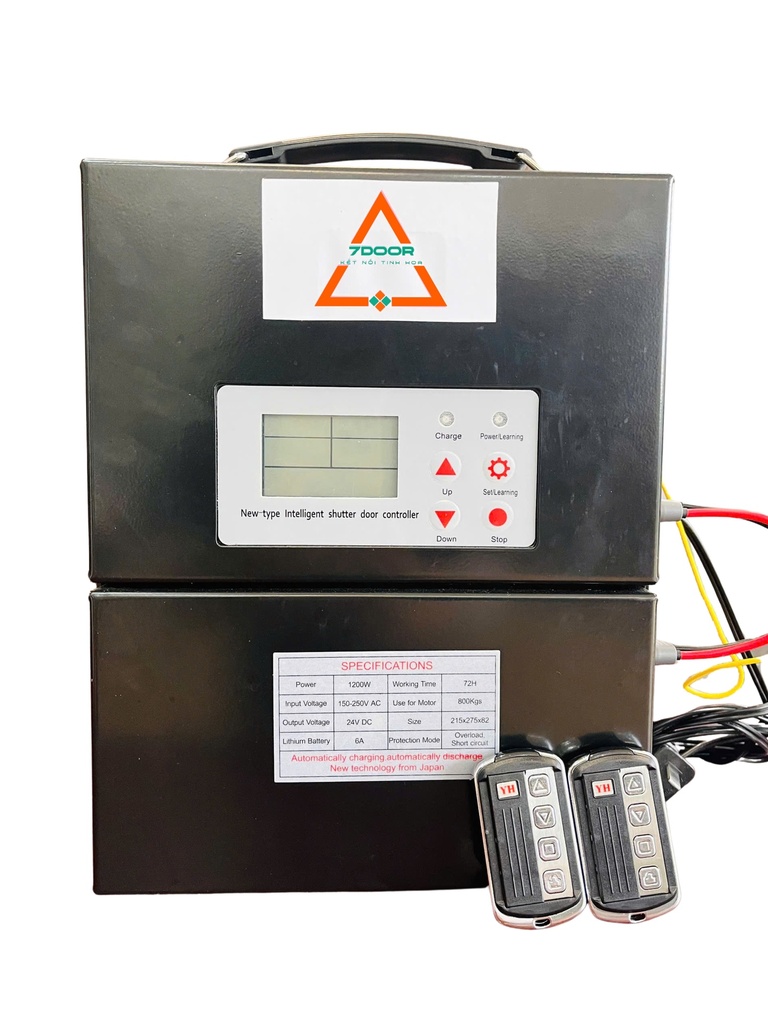

Dựa trên nhãn thông số mới, thiết bị có các khả năng vận hành sau:

• Công suất (Power): 1200W (Khả năng chịu tải tức thời lớn).
• Điện áp vào (Input Voltage): 150 - 250V AC (Dải điện áp rộng, giúp thiết bị hoạt động ổn định cả khi điện yếu).
• Điện áp ra (Output Voltage): 24V DC (Dùng cho các dòng motor điện một chiều).
• Pin Lithium (Lithium Battery): 6A (Sử dụng công nghệ pin Lithium cho tuổi thọ cao và sạc nhanh).
• Thời gian chờ (Working Time): 72H (Sau khi mất điện, thiết bị có thể duy trì trạng thái chờ lên đến 72 giờ).
• Tải trọng Motor (Use for Motor): Lên đến 800Kgs (Dùng được cho các loại cửa cuốn nặng tối đa 800kg).
• Kích thước (Size): 215x 275 x 82.
• Chế độ bảo vệ (Protection Mode): Quá tải (Overload) và Ngắn mạch (Short circuit).
• Công nghệ: Tự động sạc và tự động xả (Automatically charging/discharge), sử dụng công nghệ mới từ Nhật Bản.

2. Thông số sản phẩm

• Nguồn vào: 220Vac (50Hz)
• Công suất tải: ≤ 400W
• Kích thước: 275 x 215.6 x 82.5mm
• Nhiệt độ làm việc: -10 °C ~ +55 °C

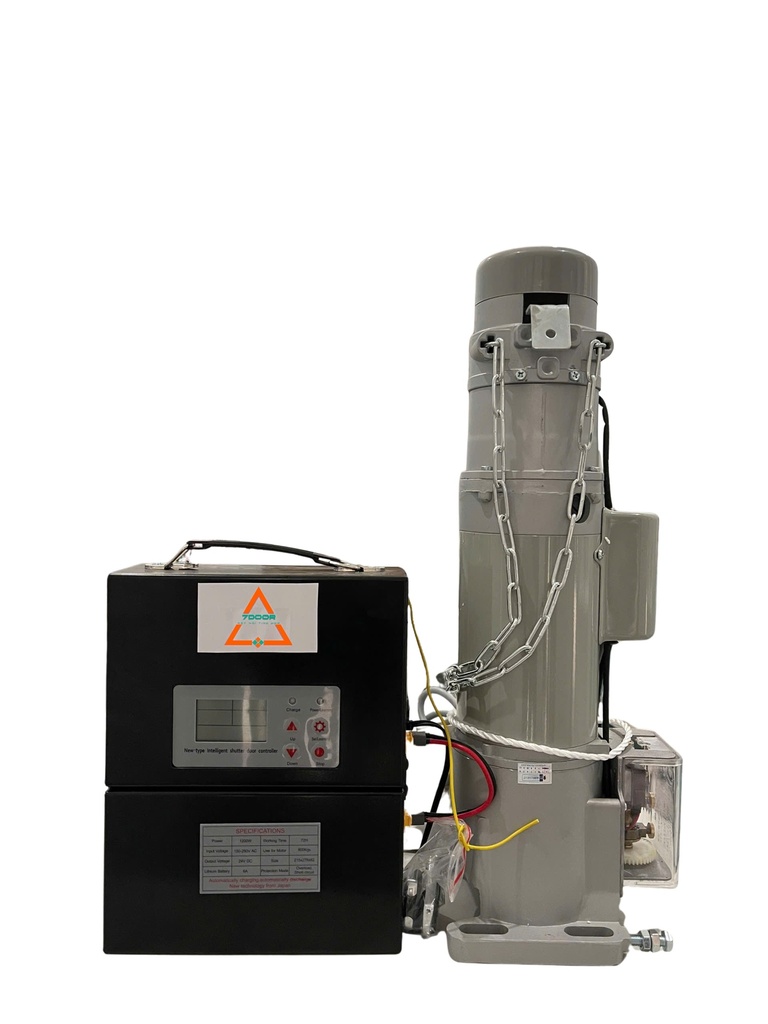

3. Sơ đồ các cổng kết nối và bộ phận

Hộp điều khiển bao gồm các thành phần sau:

• Bảng điều khiển: Khu vực phím bấm trên mặt thiết bị.
• Nút năng lượng mặt trời: Cổng kết nối tấm pin mặt trời.
• Giắc đấu bấm tường: Kết nối với công tắc gắn tường thủ công.
• Giắc hồng ngoại: Kết nối cảm biến an toàn.
• Lắp trái phải: Nút gạt đảo chiều motor tùy theo vị trí lắp đặt.
• Giắc cắm motor: Cổng kết nối chính với động cơ cửa cuốn.
• Cầu chì: Bảo vệ quá tải điện.
• Nguồn điện đầu vào: Dây cắm điện lưới.
• Cổng cắm pin: Cổng kết nối pin dự phòng/ắc quy.

Chi tiết cổng phụ:

• Cổng hồng ngoại: Gồm 3 chân (12V, GND, Đầu vào hồng ngoại).
• Cổng công tắc ngoài: Các chân chức năng (Xuống, Lên, Tự dừng, Chung).

4. Tính năng cài mã (Remote)

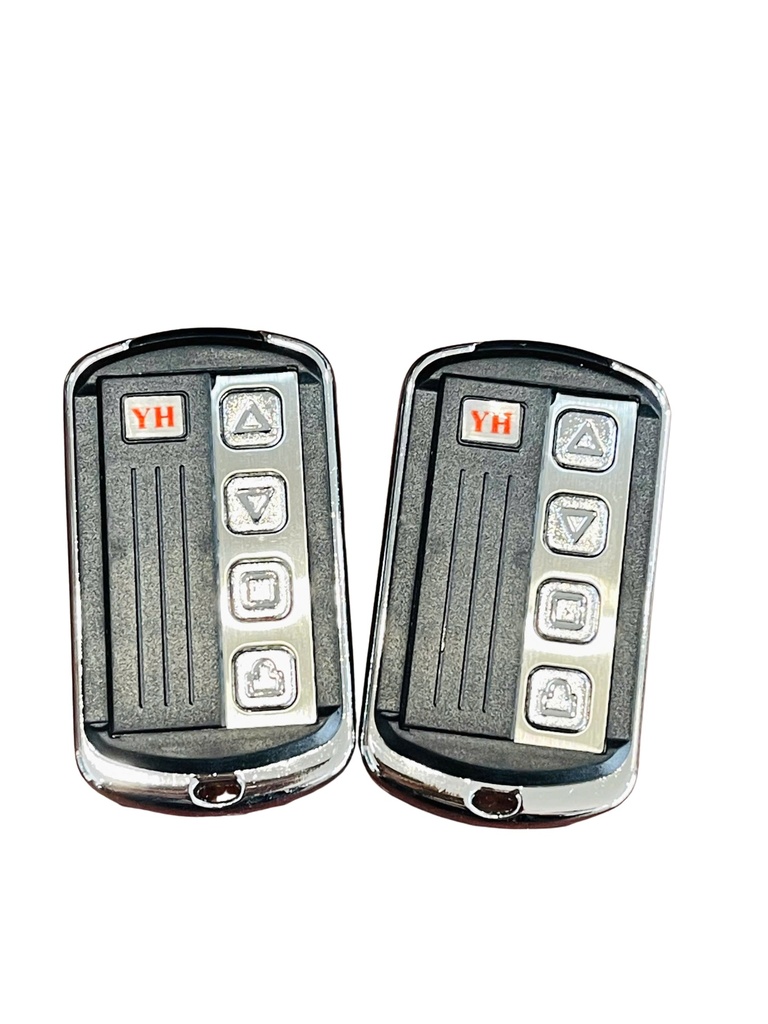

• Cách cài mã: Ấn và giữ nút cài mã trên hộp trong 5 giây, khi đèn nguồn nhấp nháy, ấn phím bất kỳ trên tay điều khiển (remote) để hoàn tất.
• Cách xóa mã: Ấn và giữ nút cài mã trong 10 giây. Đèn nguồn sẽ nhấp nháy sau đó sáng bình thường, lúc này toàn bộ mã tay điều khiển đã bị xóa.

5. Lắp đặt trái phải

Khi hướng lên xuống của cửa khác hướng lên xuống của tay điều khiển thì có thể gạt nút "trái phải" trên hộp điều khiển để thay đổi tính năng lắp đặt.

6. Thiết lập thông số dòng điện ( bắt buộc đấu với nguồn và pin)

• Chú thích:

​Khi dòng điện của motor đạt đến dòng điện đã cài đặt thì motor dừng, để kích hoạt tính năng chống quá tải.

• Cài đặt dòng điện tự động

Khi cửa đóng đến vị trí thấp thì ấn và giữ đồng thời phím dừng và lên của hộp trong 10s, cửa tự động đi lên và lấy thông số dòng điện (nếu dòng điện không đồng nhất thì phải tự chỉnh thủ công).

• Cài đặt dòng điện thủ công

Ấn  nút cài trên hộp điều khiển 2 lần để vào trạng thái cài đặt dòng điện cho motor, ấn phím lên nhiều lần, ấn phím xuống ít, chỉnh đến dòng điện mong muốn, ấn và giữ đồng thời phím cài đặt và phím lên để lưu lại.

7. Tính năng hồng ngoại

Hồng ngoại đảo chiều: Khi cửa hạ xuống gặp vật cản thì cửa tự động đảo chiều. Ấn dừng thì bỏ đi tính năng trên.

Lưu ý khi lắp đặt và sử dụng: Hộp và tay điều khiển phải lắp thẳng hàng cùng 1 độ cao, yêu cầu lắp ở nơi râm mát để tránh tác động của ánh sáng mặt trời. Vị trí lắp đặt tốt nhất cách mặt đất 20-30cm. Sản phẩm này phải sử dụng cùng với sản phẩm có tính năng hồng ngoại (ví dụ điều khiển mã tín hiệu đa tính năng), khoảng cách đạt hiệu quả là 7m. Sản phẩm sử dụng điện 12V DC.
